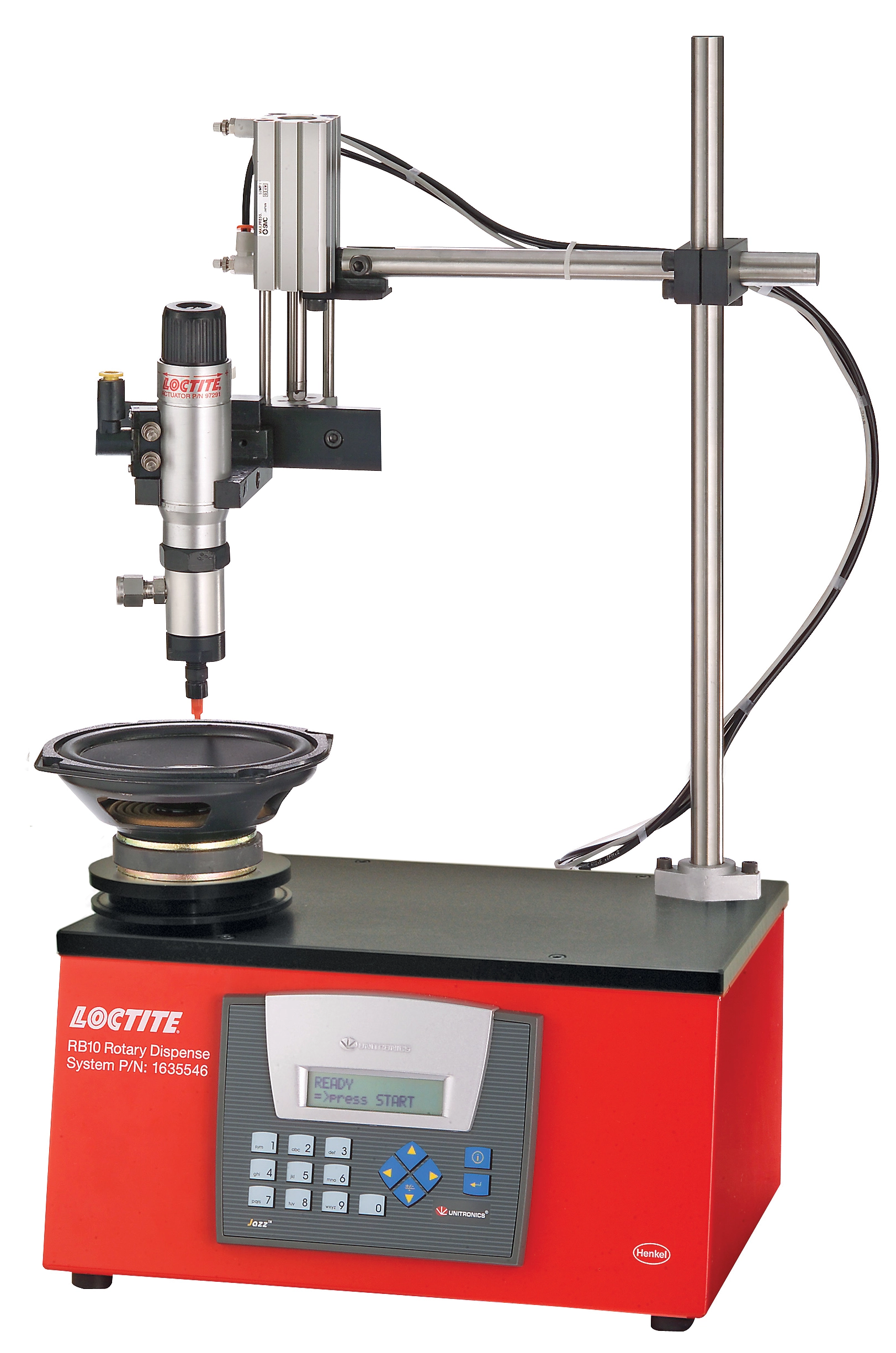

Henkel™ Loctite® Rotations Dosiersystem RB10 – Mühelose Präzision mit dem Loctite® RB10 Rotationsdosiersystem – Nahtlose Anwendung von Klebstoffen
Das Rotationsdosiersystem Loctite® RB10 revolutioniert die Klebstoffdosierung mit einem integrierten Design, das keine separate Steuerung erfordert. Diese gebrauchsfertige Lösung ermöglicht eine einfache Verwaltung von Spritzensystemen, Kartuschen und Dosierventilen und gewährleistet gleichzeitig einen präzisen und wiederholbaren Klebstoffauftrag. Die intern synchronisierte Bewegung des Vorschubschlittens, des Drehtellers und des Dosierzeitgebers vereinfacht die Einrichtung und erfordert nur anfängliche Anpassungen von Abstand und Rotationsgeschwindigkeit – eine komplexe Programmierung ist nicht erforderlich.
Universelle Integration für optimale Leistung
Abgestimmt auf individuelle Dosierbedürfnisse. Dieses vollständig integrierte System bietet Flexibilität und passt perfekt zu Loctite-Ventilen, -Reservoirs und -Spritzensystemen.
Digitale Steuerungen sorgen für eine präzise Rotation, starten und stoppen die Dosierung und verzögern sie. Mit einstellbarer Höhe, Position, Dosierwinkel und Geschwindigkeit passt sich der RB10-Wagen an eine Vielzahl von Dosieranforderungen an. Eine Low-Level-Schnittstelle im Tank in Kombination mit einem Positionssensor verbessert die Betriebseffizienz, indem Zyklen angehalten und Meldungen angezeigt werden, um einen kontinuierlichen Klebstoffauftrag sicherzustellen.
Perfektionierung der Technik für die perfekte Dosierung
Spezifikationen für herausragende Leistung. Das Loctite® RB10 Rotationsdosiersystem bietet beispiellose Leistung für präzises Dosieren. Mit einem breiten Anwendungsspektrum, einschließlich Kreis oder Kreisbogen, variabler Steigung, Reichweite und einstellbarer Rotationsgeschwindigkeit, wird es höchsten Leistungsanforderungen gerecht. Die Bereitstellung sauberer, trockener Luft bei nur 125 psi (8,5 bar) und die Filterung auf 50 Mikrometer sowie die flexible Stromversorgung von 110 bis 230 V/50 bis 60 Hz machen ihn zur ersten Wahl. für eine genaue und zuverlässige Dosierung.
Vorteile:
- Integrierte Lösung - Plug and Play mit Loctite-Ventilen, -Behältern und -Spritzensystemen
- Digitale Steuerung von Rotation, Dosierstart, Dosierstopp und Verzögerungen
- Einstellbare Höhe, Position, Dosierwinkel und Vorschubgeschwindigkeit des Schiebers
- Low-Level-Schnittstelle zum Reservoir mit Zyklusunterbrechung und Displaymeldung
- Teilepositionserkennung ermöglicht die Orientierung von Kleberaupenanfang und -ende
- Befestigungslöcher mit und ohne Gewinde für Vorrichtungen
- Bedienersperre für die übergeordnete Steuerung von settings
- Dispensventil- und Spritzenmontagematerial erhältlich
Einsatzbereich:
- Elektronikfertigung
- Automobilindustrie
- Medizintechnik
- Luft- und Raumfahrttechnik
- Allgemeine Montageprozesse
Technische Daten:
Spendemuster: Kreise oder Bögen in einem kreisförmigen Muster
Schlittenhub: 0 - 50 mm
Rotationsbereich: 0 - 999 Grad
Rotationsgeschwindigkeit: 5 to 55 RPM
Maximale Teilehöhe: 305 mm
Maximaler Teiledurchmesser: 475 mm
Maximales Teilegewicht: 2,7 kg
Maße (H x B x T in mm): 559 (635) x 305 x 222
Gewicht: 8,4 Kg
Eingang Luft: Saubere, trockene Luft, die 8,5 bar (125 psig) nicht überschreiten darf und mit maximal 50 Mikron gefiltert ist
Stromversorgung: 110 –230 V / 50 –60 Hz Internal: 24 VDC
Lieferumfang:
1x Henkel™ Loctite® Rotations Dosiersystem RB10
1x Fußschalter
1x Netzteil mit Kabel
1x Gebrauchsanweisung
Garantiert originale Henkel™ Produkte vom Premiumpartner des Vertrauens
